RAUMBOX® - das modulare Raum-in-Raum System
Die RAUMBOX - schallberuhigte Büro Konzepte
Mittendrin und trotzdem ungestört!
Schallisoliertes Raum-in-Raum System für schallberuhigte Büro Konzepte - Die GILNHAMMER RAUMBOX. Unsere RAUMBOX ist ein Raum-in-Raum System und schafft Ruhe und Privatsphäre in Umgebungen wie zum Beispiel auf der Messe oder in Großraumbüros. Die RAUMBOX ist modular erweiterbar und auch gestalterisch veränderbar. Es sind viele verschiedenen Farbkombinationen und Oberflächen möglich.
Der Kunde hat bei unserer RAUMBOX die Möglichkeit in vielen verschiedenen Formen zu bauen, das heißt, er kann eckig oder rund bauen, er kann mit verschiedenen Größen an Glaselementen arbeiten oder die Anzahl und Positionen der geschlossen Leichtbauwandelemente beliebig zusammenstellen. Die RAUMBOX hat einen schwellenlosen Eingang und eine integrierte Lüftungs- und Lichteinheit welche per Bewegungsmelder aktiviert wird. Optional auch mit Stromanschluss oder LAN und weiteren Wandabsorber möglich. Die RAUMBOX® gewährleistet durch ihre akustische Dämmung eine sehr gute Schallpegeldifferenz. Eine bis zu -33dB Schallreduktion ist ohne weiteres möglich.
Die RAUMBOX schafft Rückzug, Ruhe und Konzentration.
RAUMBOX - Schallisoliertes Raum-in-Raum System, Schallberuhigte Büro Konzepte
Unsere RAUMBOX ist ein Raum-in-Raum System und schafft Ruhe und Privatsphäre in Umgebungen wie zum Beispiel hier auf der Messe. Die RAUMBOX ist modular erweiterbar und veränderbar, es sind vielen verschiedenen Farbkombinationen möglich. Der Kunde hat bei unserer RAUMBOX die Möglichkeit in vielen verschiedenen Formen zu bauen, dass heißt er kann eckig oder rund bauen, er kann mit verschieden Größen an Glaselementen oder Anzahl an offenen oder geschlossen Elementen arbeiten, hat einen schwellenlosen Eingang und eine integrierte Lüftungs- und Lichteinheit.
Videoinhalt:
00:10 Unsere RAUMBOX
00:24 modulares System
00:42 Formen, Farben, Größen
Raum-in-Raum System EINS - 1x1 Elemente
Raum-in-Raum System
EINS.22
Raum-in-Raum System
EINS.22
Raum-in-Raum System
EINS.31
Raum-in-Raum System
EINS.31
Raum-in-Raum System ZWEI - 2x1 Elemente
Raum-in-Raum System
ZWEI.42
Raum-in-Raum System
ZWEI.42
Raum-in-Raum System
ZWEI.52
Raum-in-Raum System
ZWEI.62
Raum-in-Raum System SECHS - 2x3 Elemente
Raum-in-Raum System
SECHS.46
Raum-in-Raum System
SECHS.46
Raum-in-Raum System
SECHS.55
Raum-in-Raum System
SECHS.55
Raum-in-Raum System
SECHS.64
Raum-in-Raum System
SECHS.64
Raum-in-Raum System NEUN - 3x3 Elemente
Raum-in-Raum System
NEUN.66
Raum-in-Raum System YOURS
Weitere Modelle nach Ihren Vorstellungen.
Einzelne 40mm starke Standbauelemente, wie Akustikwände, Rund- und Eckprofile, Winkelwände, Türelemente, Glastürelemente oder Glasrahmen werden mit Hilfe von Verbindern aus Metall schnell und einfach verbunden. Keine sichtbaren Fugen, keine Schallbrücken oder Öffnungen. Es gibt Akustik-Decken und Böden sowie eine Auswahl an Schallabsorbern oder Akustiklochungen.
Für mehr Information und Details schauen sie in unseren RAUMBOX Katalog.
Akustik Glasrahmen
Das Glasrahmenelement in Aluminium ist 40mm stark. Das Profil des Rahmens besitzt umlaufend eine DOCK-Nut. Der Rahmen ist zerlegbar. Die Füllung des Rahmenelements ist mit speziellem Schallschutzglas 6mm für mehr Dämmung. Die hohe Transparenz ermöglicht die Planung kleinster Räume und vermittelt dem Nutzer dennoch einen großzügigen Raumeindruck. Der Standardglasrahmen ist weiß lackiert. Auf Wunsch kann der Rahmen nach Ihren Angaben in RAL lackiert werden.
Akustik Glasrahmen-Türe
Das Rahmen-Türelement ist in Aluminium, weiß, einfache Drückergarnitur, Bänder, unten mit absenkbarem Abstandsbügel in Stahl. Der Dockverbinder D1 für die untere Anbindung muss extra dazu bestellt werden. Obere Anbindung mit geradem Verbinder G1 möglich. Inklusive vormontierten durchgehenden Federn. Das Türblatt ist ein spezielles Schallschutzglas ESG 8mm stark, für +3dB mehr Dämmung. Die Glasrahmentür ist auf erhöhte Dichtheit aufgerüstet, mit einer Türabsenkdichtung, Rauchdichtung und zusätzlicher zweiter Türdichtung. Auf Wunsch kann der Rahmen des Rahmen-Türelements nach Ihren Angaben in RAL lackiert werden.
Akustik Wand
Die 40mm starke Leichtbauwand in Sandwichbauweise besteht aus einem stabilen durchgehenden MDF-Rahmen mit vormontiertem Akustikband, Akustikdämmung aus Holzdämmung und Akustiklochung. Die Akustiklochungen sind in einem Randabstand von ca. 50mm, Durchmesser von 3mm, Achsabstand von 16mm und Tiefe von 10mm nur an der Innenseite gebohrt.
Decken
Die Deckenplatte ist bei der kleinen RAUMBOX einteilig und bei größeren Modellen mehrteilig, 40mm breit. In der Decke befindet sich ein Ausschnitt für das Akustik-Abluft-Licht-Element. Die Ecken sind passend zum ausgewählten Profil gerundet, die Kante stumpf oder mit Falz. Ein Komprimierungsband für den Wandanschluß ist inklusive und sorgt für zusätzliche Dämmung.
Eckprofile
Der DOCK-Verbinder ermöglicht die Wandanbindung an Eck- und Winkelprofile.
Akustik-Abluft-Licht Element
Das Akustik-Abluft-Licht-Element ist als akustischer Schalldämpfer an der Deckenplatte aufgebaut. Innen mit Akustikplatten und mit integriertem Bewegungsmelder geschalten. Höhe 85mm.. Ein oder vier 40 Watt, 4000 Kelvin, LED Leuchtmittel.
Verbinder
Anlehnend an unseren Standard Exzenterverbinder haben wir für unser Raum-in-Raum System neue Varianten unserer G1 und D1 Verbinder entwickelt. Die Besonderheit ist hier der bündige Abschluss.
Zuluftelement
Das Akustik-Zuluft-Element ist als akustischer Schalldämpfer aufgebaut, innen mit Akustikschaumplatten, 1000 breit, 300mm hoch, ca. 110mm tief. Frontplatte und Rückplatte haben Lüftungsschlitze, durch welche die frische Luft nach oben strömt und der Schall absorbiert wird. Es wird an der Wand befestigt, Akustikdichtungen zu Wand und Boden sind inklusive. Die dazugehörige Akustikwand muss einen eingefrästen Bodenschlitz haben!
Mediabox
Die Mediabox, als Aufsatzelement für die Zuluftbox, ist ein Strom- und Technikversorgungselement. Hier können Stromversorgungsdosen, Schalter und alle anderen technischen Versorgungsdosen integriert werden. 1000 breit, Gesamthöhe 956-1800mm, ca. 110mm tief. Es wird direkt an der Wand befestigt. Optional Rampamuffen für eine Tischbefestigung. Die Zuluftbox muss zwingend als Basis dazu bestellt werden!
Schallpegel, Dämmen und Absorbieren
Ein hoher Schall- und Lärmpegel stört die Konzentration ungemein. Schon bei einer Lautstärke von 30 dB sind wir abgelenkt.
Durch die guten Absorptionswerte der RAUMBOX, wird die Lautstärke im Innenraum um bis zu 33 dB reduziert.
Wie laut oder störend jeder einzelne Lärm empfindet ist sehr subjektiv geprägt, ganz objektiv ist allerdings die Tatsache das Lärm der Gesundheit schadet!
Raum in Raum Konzept
Mit der RAUMBOX wird ein Ort der Ruhe inmitten von geschäftigem Treiben geschaffen. Ruhe ist wichtig! Produktives Arbeiten steht im engen Zusammenhang mit der Möglichkeit zur Konzentration. Durch ihre perfekt abgestimmte Dämmung, bietet die RAUMBOX den idealen Rückzugsort um in Ruhe produktiv zu arbeiten.
Die RAUMBOX, modular und beliebig erweiterbar.
RAUMBOX Onlinekatalog
Unser Onlinekatalog RAUMBOX® - Raum in Raum System als Auszug aus dem GILNHAMMER Gesamtkatalog, seitlich mit dem praktischem Klickregister. Für Download und Druck nutzen Sie bitte den Kundenbereich.
RAUMBOX
Schallisolierte Raum-in-Raum Systeme
Die Anforderung des Universitätsspital für die neu ausgebauten Bereiche, waren schallisolierte Raum in Raum Systeme, welche sich in das Gestaltungskonzept einfügen und deutlich größer sind als herkömmlichen Raum in Raum Systeme. Sie sollten steril und modern wirken. Die Deckenelemente bestehen aus schallschluckendem Akustikfilz und die Innesseiten sind mit wieder beschreibbarer Whiteboardfolie beschichtet.(ai)
Schallgeschützte Räume
Viele Farben möglich
Unsere Raum-in-Raum Systeme sind Individuell anpassbar. Ganz nach Ihren Wünschen, Planungen oder räumlichen Vorgaben sind jede Form, jede Farbe, jede Oberfläche und natürlich jede Größe möglich. Unsere RAUMBOX ist ein hochwertiges und modernes Konzept. Alle Wände sind bei dieser Ausführung auf der Innenseite mit einer schallschluckenden Akustikkunststofffilzplatte verkleidet.(ai)
RAUMBOX - Industriehalleneinbau
Sprinklertaugliche Lamellendecken
Schallreduzierter Raum für den Einbau in eine Fertigungshalle 8 x 6 Meter. Groß und hell mit uneingeschränkter Sicht nach draußen. Für eine Sprinklertauglichkeit durfte die Decke nicht geschlossen sein. Dies stellte eine ganz besondere Herausforderung dar. Gelöst wurde es mit frei hängenden Schallabsorberpanelen aus Akustikfilz. Große freitragende Decke, hier bis zu 6 Meter, mit Leimbindertragekonstruktion, weiß lasiert.(ai)
Gilnhammer RAUMBOX
Glasrahmen & Schallschutz Wände
Ein großes Raum-in-Raum System mit direkter Anbindung an den vorhandenen Baubestand. Dies wurde an der Wand mit Hilfe eines U-Profils gelöst und mit einer 5mm starken, weiß lackierten Alu-Sockelleiste am Boden zur Abdichtung und zum Verdecken der Stellfüße. Der große Raum hatte eine Doppelflügeltüre welche mit dem Standflügel auf eine Durchgangsbreite von 1,40m verbreitert werden konnte. (ai)
Zubehör für unsere RAUMBOX

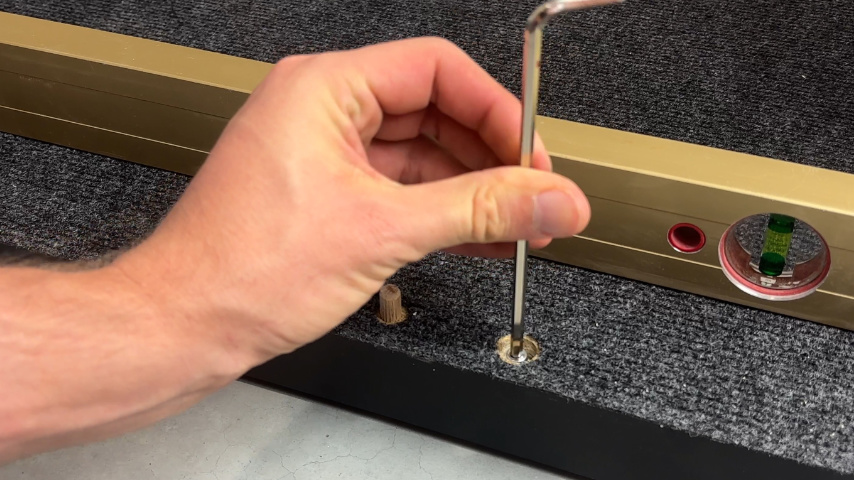

Schallentkoppelter, nivellierbarer Boden
Optional gibt es für unsere Raum-in-Raum Systeme auch einen Schallschutzboden. Diese zusätzliche Bodenplatte hat mehrere Vorteile. In erster Linie entkoppelt sie den Boden über Stellfüße komplett von der Bausubstanz und sie hilft bei schwer nivellierbaren Böden einen exakt waagerechten Aufbau zu gewährleisten. Die Bodenplatte kann in vielen Teppichfarben oder auch Wunschoberflächen belegt werden.(ai)
RAUMBOX Podcast Studio
Schallreduzierende, modulare Bauteile
Beste Performance mit der Fund Music Messepodcast RAUMBOX!
Für eine Audio Agentur haben wir eine modulare, schnell aufzubauende RAUMBOX gefertigt, welche mittlerweile schon auf vielen IT Messen zum Einsatz gekommen ist. Auch auf der Pro Wein in Düsseldorf konnte sie die Interviewgäste mit ihrem ruhigen und entspannendem Ambiente und ihrer schallreduzierenden Funktion von ca. -33dB überzeugen. (ai)
RAUMBOX Ausstattung
Lichtdichter Stoff in unserer RAUMBOX
Für unsere RAUMBOX gibt es eine Vielzahl an Zubehörartikel, sehr beliebt ist die innenliegende Verdunklung. Diesen Artikel gibt es auf Anfrage in verschiedenen Ausführungen. Standardmäßig kommt er mit Kunststoff Schienengleitern einer Alugleitschiene schwarz lackiert mit End-Stopper. Der Verdunklungsvorhang mit Kräuselband ist extrem leicht laufend und kann auf ein Minimum zusammengeschoben werden.(ai)
Messen für unser Raum-in-Raum System
Orgatec, GILNHAMMER Raum-in-Raum System
Die Schreinerei GILNHAMMER war zum ersten Mal mit einem 15m2 Eckstand auf der Orgatec für Büro und Office beteiligt, um Ihre neuesten Produkte vorzustellen. Bei einem von diesen Produkten handelte es sich um das G40 Raum-in-Raum System. Dies ist ein in sich abgeschlossenes, freistehendes Raum-in-Raum System für Büros. Der Vorteil unseres Raum-in-Raum Systemes ist die Wiederverwendbarkeit aller Bauteile, genauso wie die modulare Ausbaufähigkeit des Systems durch schnelle Exzenterverbindung, und zwar ohne Boden! Das ermöglicht dann die Erstellung von Raumvarianten in verschiedenen Größen für verschiedene Zwecke. Zur Ausstellung auf der Orgatec waren z. B. die Telefonkabine für eine Person und der Besprechungsraum für zwei Personen vorgestellt. Jedes Raum-in-Raum System enthält ein Beleuchtung- und Lüftungssystem. Weitere Vorteile sind hochwertige Oberflächen und natürlich die gute Schalldämmung und Akustik die für Ruhe und Privatsphäre sorgt! (E ml)
Büro
G40 – Raum in Raum
Das GILNHAMMER Raum-in-Raum System ins ein in sich abgeschlossenes, freistehendes Raum-in-Raum System für z. B. Besprechungsräume, Einzelbüros oder Telefonboxen. Durch die integrierte Lüftung und Beleuchtung und mit einer guten Schalldämmung und Akustik ist unserem Raum-in-Raum vielseitig nutzbar. Dank der Modulbauweise, des geringen Gewichts und der patentierten Exzenterverbindungen auch rasch auf- und abbaubar. Es gibt nahezu unendliche Farbvariationen in hochwertigen Materialien. (E tg)
Industriehalle
Abgetrennter Arbeitsbereich in Produktionshalle
Bekannt sind wir vor allem für unser G40 Leichtbauwandsystem. Vor einigen Jahren haben wir spezielle Rahmenelemente entwickelt um auch Glaswände integrieren zu können. Dies nahmen wir nun als Grundlage und haben ein Raum-in-Raum System entwickelt. Ein Hydraulikmaschinen-Hersteller ließ sich für seine neue Produktionshalle insgesamt 11 Bereichsleiter-Kabinen von GILNHAMMER anfertigen. Vorgesehen sind die sogenannten Segmentleiterkabinen für die Leiter des jeweiligen Produktionsbereichs innerhalb der Halle. Eine Rückwand im Holz-Leichtbausystem und die Seitenwände aus Glaswänden, allerdings ohne Decken. Die Eckverbindungen wurden mit den neu für das G40 System entwickelten Dockprofilen und Dockverbinder verbunden. Die Kabinen können so entsprechenden den Bedürfnissen einfach und schnell vergrößert werden. Die Rabinen sind in den unterschiedlichsten Größen und Ausführungen verfügbar, so können wir individuell auf Ihre Anforderungen eingehen.
Pausenbereiche
RAUMBOX – Raum in Raum Systeme
Das Raum-Raum System RAUMBOX® von GILNHAMMER (oft auch als Denkerzelle, Booth oder Think Tank bezeichnet) ist ein in sich abgeschlossenes, freistehendes Raum-in-Raum System. Somit bietet dieses System ein Höchstmaß an Flexibilität und Gestaltungsfreiheit für Einzelarbeitsplätze in Großraumbüros.
Die RAUMBOX auf der Euroshop 2020
Thomas Gilnhammer im Interview zur RAUMBOX®, 01:20 Min. :
Wir haben aus unserem Leichtbauwandsystem G40 CLASSIC ein Raum-in-Raum System entwickelt, die Marke heißt RAUMBOX®. Die RAUMBOX entstand aus Anforderungen unserer Kunden die Besprechungsräume brauchen, welche akustisch gedämmt sind. Dadurch hat sich das Thema Raumakustik sehr stark entwickelt bei uns in der Firma und das ganze Wissen ist in unsere RAUMBOX eingeflossen, so dass die RAUMBOX eine wirklich sehr gute Schallpegeldifferenz hat und auch sehr gute Schallwerte innerhalb der Box; bei modularer Bauweise, das heißt Sie können die Box klein oder groß, jeder Grundriss ist möglich.
Das akustische Empfinden ist sehr unterschiedlich, wenn sie in einer lauten Umgebung wie hier auf der Messe sind, dann ist (in der RAUMBOX) erst einmal RUHE, man fühlt dann die Ruhe und die (angenehme) Abgetrenntheit von dem Messetrubel hier, das ist sehr angenehm.
Eine typische Anwendung für die RAUMBOX ist das Großraumbüro, heute hat man ja oft Open Space, und in manchen Situation ist es einfach angenehm wenn die Leute sich zurückziehen können und abgeschottete Gespräche führen können. Dazu dient die RAUMBOX®.
